Дымоотводящий тракт является обязательным элементом любой бани. Он отвечает за быстроту прогрева парилки, чистоту воздуха в ней, пожарную безопасность. Поэтому к обустройству дымохода необходимо подходить максимально ответственно.

Содержание

1 Типы дымоходов – делаем правильный выбор

До недавнего времени дымоотводящие трубы для бань возводились исключительно из кирпича. Реальной альтернативы этому материалу просто-напросто не существовало. Кирпич характеризуется идеальными для парилки теплоаккумулирующими и термоизолирующими характеристиками, длительным сроком службы, максимальной пожаробезопасностью и превосходной прочностью. Но, к сожалению, своими руками построить кирпичную трубу может не каждый домашний умелец. Требуются немалые знания и умения, а также практический опыт выполнения кладки.

Кроме того, в трактах для отвода дыма из кирпича присутствуют углы и шероховатая внутренняя поверхность. Это способствует отложению сажи внутри трубы, что приводит к засорению и, как следствие, к существенному уменьшению тяги. Если дымоход в бане периодически не чистить (а это, поверьте, совсем непросто), через некоторое время пользоваться им становится невозможно, а иногда и небезопасно. Есть риск возгорания сажевых отложений от искр при растопке печи.

Сегодня для обустройства дымоходов обычно используются металлические конструкции

Сегодня для обустройства дымоходов обычно используются металлические конструкции

Этих проблем лишены более современные металлические дымоходы. Они нередко изготавливаются в виде сэндвич-конструкций либо в виде обычных одностенных труб. Такие конструкции легко устанавливаются своими руками. Их внутренняя поверхность очень гладкая, за счет чего дым выходит наружу турбулентным направленным потоком. Недостаток дымоходов из металла – высокая вероятность образования в них конденсата. Это обычно происходит при эксплуатации бани в зимнее время. Проблема решается достаточно просто. Нужно подбирать трубу с большим по толщине слоем теплоизоляции. Тогда риск появления конденсата будет минимальным.

Решив сделать самостоятельно дымоход в бане, нужно сразу же выбрать вариант его установки. Тракт может быть внешним и внутренним. Далее мы поговорим о достоинствах и правилах монтажа металлической трубы по обоим вариантам.

Рекомендуем

2 Внутренний дымоотводящий тракт – в парилке будет всегда тепло!

При таком способе монтажа трубу устанавливают над печкой в бане, протягивают ее до потолочного перекрытия, пропускают через чердачное помещение, а затем и через кровлю. Высота тракта должна соответствовать уровню конька крыши либо быть на 0,5–1 м длиннее его. В этом случае гарантируется качественная тяга. Главный плюс внутреннего дымохода состоит в том, что тепловая энергия, идущая по трубе от печи, нагревает и саму парилку, и чердак. В результате этого требуемая температура в бане достигается быстро и с малым расходом топлива. Минус внутренней конструкции – трудоемкость и сложность прокладки трубы через крышу и потолок.

Правильно сделать дымоотводящий тракт внутри помещения можно по простому алгоритму. Сначала нарисуйте схему дымохода, ориентируясь на размеры парилки. Определитесь с количеством и длиной нужных деталей (поворотов, прямых участков). Закажите требуемые металлические элементы для сборки трубы в строймагазине. Попутно приобретите в нем два листа металла с отверстиями посередине. Эти изделия вы поставите на полу чердачного помещения и на перекрытии в бане (снизу). Диаметр отверстий должен соответствовать сечению используемой трубы. Ее, кстати, следует выбирать максимально грамотно.

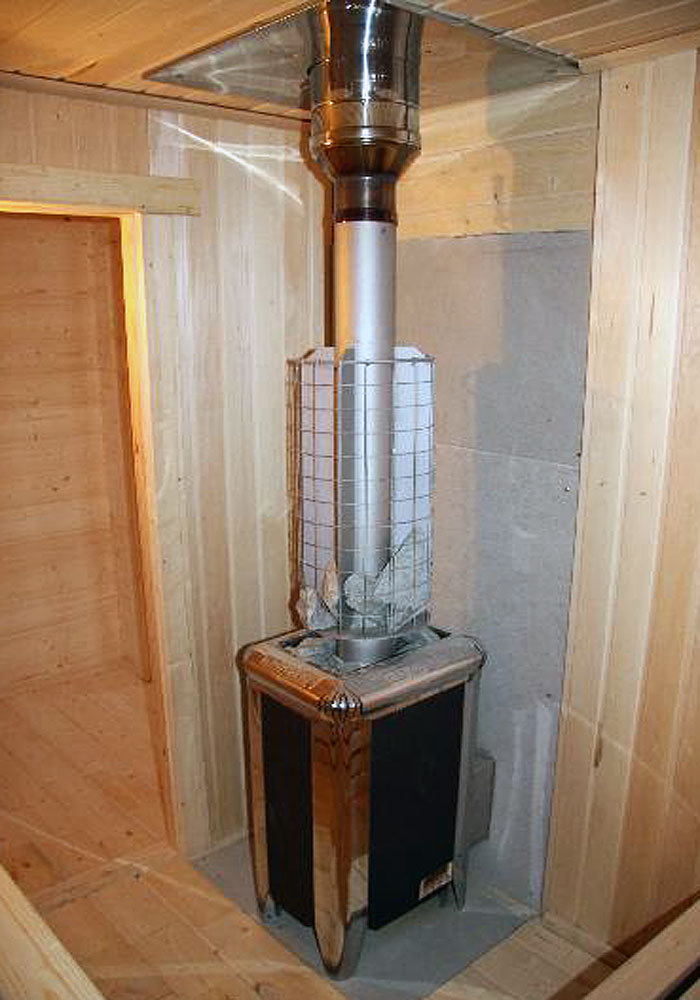

Труба внутреннего дымоходы выводится через потолок

Труба внутреннего дымоходы выводится через потолок

Труба должна иметь диаметр (внутренний) в пределах 15–20 см. Конструкция с меньшим сечением не обеспечит необходимую тягу. Если же взять трубу с большим диаметром, тепловая энергия будет очень быстро уходить из печки и помещение станет плохо прогреваться. Рекомендованная высота дымоотводящего металлического тракта – 5 м. Еще один совет. Выбирайте трубу с толщиной стенки 1–1,2 мм. Такое изделие будет служить вам по-настоящему долго.

Дополнительно потребуется подготовить уплотнитель из резины (его вы наденете на тракт после выведения трубы на крышу) и герметик для качественной гидроизоляции конструкции. Пошаговое руководство по монтажу дымохода из металла в бане приводится в следующем разделе.

3 Прокладываем трубу изнутри – трудоемко, но надежно

Инструкция по монтажу внутреннего дымоотводящего тракта будет относительно простой, так как вся система выполняется практически полностью вертикально. Вам нужно собирать дымоход, насаживая отдельные его элементы друг на друга. Причем, если устанавливается обычная труба, сборка ведется "по дыму" – на нижестоящую деталь надевается вышестоящая. А вот при использовании сэндвич-системы монтаж делается "по конденсату" изнутри и "по дыму" снаружи.

Важные нюансы:

  1. 1. Если печка и труба располагаются в опасной близости к деревянным стенам, желательно закрепить на стенах несколько слоев жаростойких изделий (например, плит из асбеста). Тогда они никогда не загорятся от чрезмерного перегрева.
  2. 2. Стыки между отдельными частями дымохода не должны приходиться на уровни кровли и межчердачного перекрытия.
  3. 3. Участки соединения деталей тракта обязательно промазываются герметичным составом с высоким показателем жароустойчивости, а потом дополнительно закрепляются хомутами большой ширины. Такие специальные фиксаторы продаются в строительных магазинах.
  4. 4. При наличии ощутимых щелей между элементами трубы их следует заизолировать асбестовым шнуром. Этот уплотнитель нужно аккуратно, но плотно вставить в зазор.

Непосредственно установка трубы начинается с подсоединения первого ее элемента к печному патрубку. Сразу же стоит поставить и шибер – особую задвижку, позволяющую регулировать тягу. Затем в потолке нужно сделать квадратную дыру и собрать металлический короб со сквозным отверстием, соответствующим диаметру трубы. Через него мы пропустим тракт на чердак. Высота короба берется на 0,4 м больше толщины потолочной поверхности.

В свободное пространство коробки укладывается утеплитель

В свободное пространство коробки укладывается утеплитель

Далее все пойдет быстрее. Монтируете короб в потолок, фиксируете его, пропускаете трубу на чердак. В свободное пространство коробки помещаете каменную минвату либо керамзит (оптимально подходит материал со средним зерном). На чердаке короб следует накрыть крышкой (в ней также нужно сделать отверстие). В месте пропуска дымохода через кровлю прорезаете дыру, фиксируете к ней снизу лист жаропрочного асбеста. Сверху трубу необходимо обложить листами минеральной ваты или асбеста, чтобы уберечь кровельную конструкцию от пожара. На теплоизолированный таким образом тракт натягиваете резиновую гидрозащитную манжету и обрабатываете зазоры герметиком. Работы завершены!

4 Внешний дымоход – правила быстрой установки

Наружный тракт монтируется намного проще. Делается он быстрее, требует малых трудовых затрат, что важно, когда работы выполняются своими руками. Такой дымоход не поднимается к потолку, а прокладывается в бане через стену. Для разворота трубы в нужном направлении используется спецотвод (металлическое колено с подходящим углом изгиба). Именно этот элемент подсоединяется к печному патрубку, а потом к трубе, которую выводят наружу. Для этого снова применяют короб.

С внешней стороны бани устанавливается тройник. Он позволяет осуществить разводку тракта вверх, вдоль стеновой поверхности и вниз.

Крепление трубы выполняются держателями. Они имеют особую форму, гарантируют качественную фиксацию конструкции. Наружная труба поднимается над коньком примерно на 0,6 м. Ее верхний конец нужно накрыть зонтиком (он монтируется и на внутренние дымоходы), который не пропустит в систему капли дождя и мелкий мусор. Зазоры между стеной и выходом трубы заделайте термостойким герметиком.

Как видим, наружное сооружение установить легко. Оно не требует пробивания дыр в потолке и кровле, исключает риск протечки перекрытий. Но есть у него и серьезный недостаток – быстрое выхолаживание. По этой причине наружные системы дополнительно утепляют минватой и другими теплоизоляционными материалами.

Выбирайте подходящий дымоотводящий тракт для парилки, который вы без труда сможете построить самостоятельно. И наслаждайтесь расслабляющими банными процедурами в любое время.
